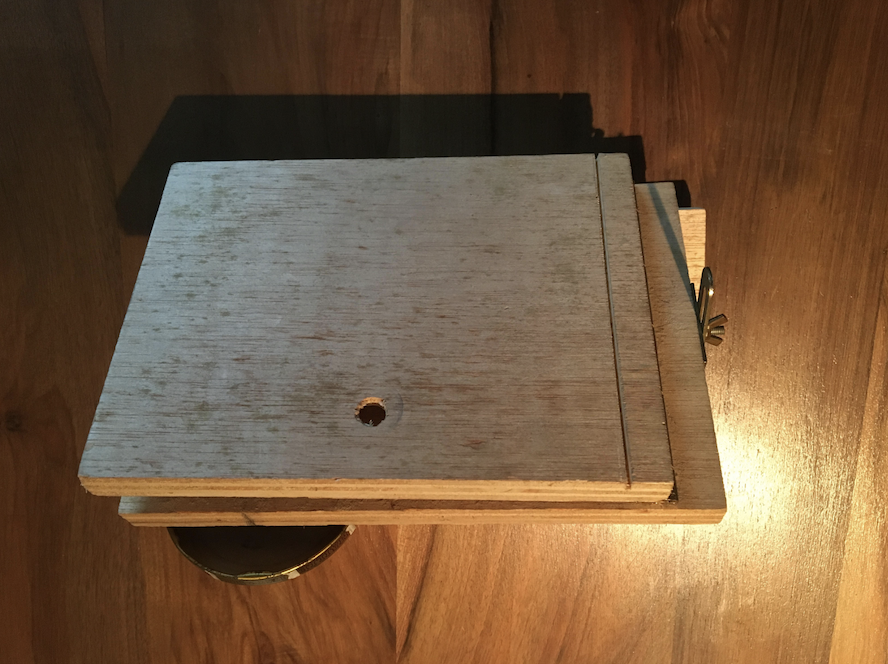

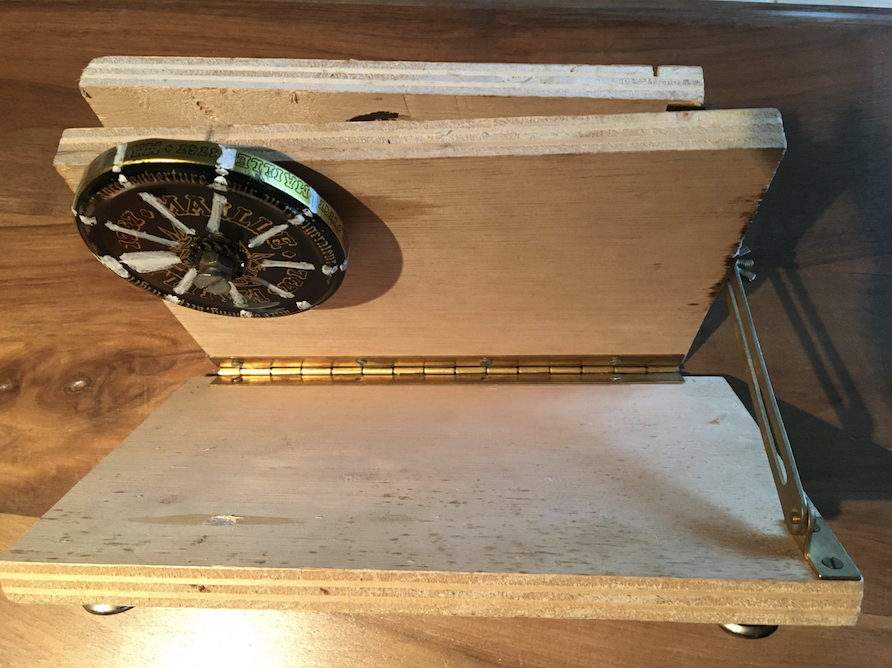

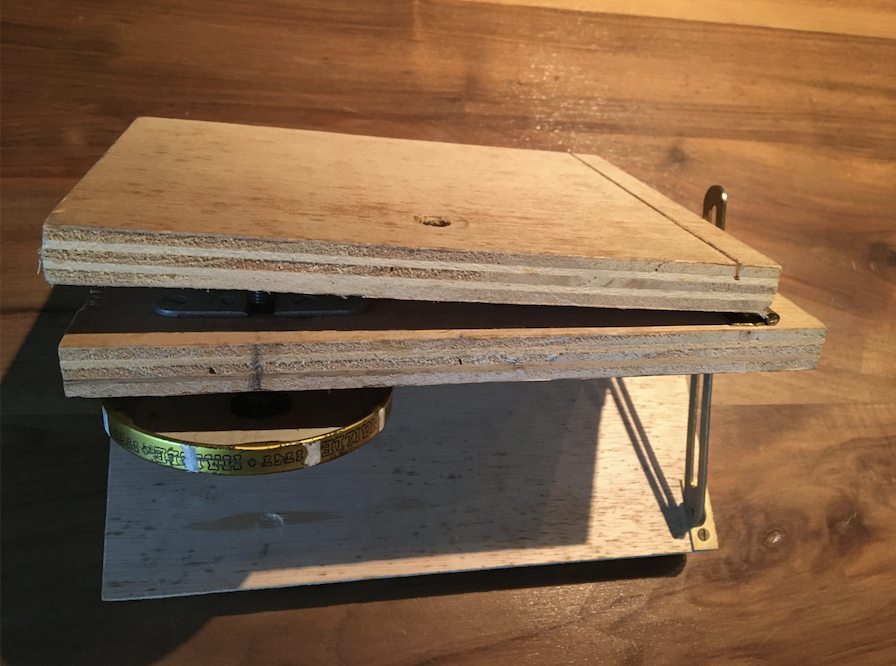

En faisant le tri dans des vieux cartons, j’ai remis la main sur un petit équatorial photographique pliant réalisé à partir du livre de Pierre BOURGE et Jean LACROUX « A l’affût des étoiles ». J’ai réalisé ce petit bricolage astronomique en novembre 1993… il y a 26 ans… Quatre carrés de contreplaqué, charnière « à piano » et le tour est joué !

L’appareil est extrêmement simple, facilement transportable avec une mise en station quasi instantanée, s’effectuant par la visée de la Polaire le long de l’arrête formée par la charnière. La durée des poses est limitée notamment à sa dextérité…, avec un objectif grand angle.

L’entrainement « manuel » est réalisé par la rotation d’un tour/minute par une vis de 8 mm de diamètre au pas de 100. Le couvercle à cornichons facilite grandement le « suivi » équatorial !

Bien entendu, ce type de méthode astro-photographique est devenu totalement « has-been », mais je souhaitais partager ce bricolage « vintage » 😉

Pour aller plus loin :

• une explication complète du principe de fonctionnement : http://www.astrosurf.com/quasar95/exposes/equatorial_planchette.pdf
• pour les plans : http://svtedu.free.fr/acad/inf_pro/for_con/paf-astro/paf-astro-j2/planchette.pdf
• des exemples de photographies avec ce système d’entrainement manuel : http://steph.ubaud.free.fr/articles.php?lng=fr&pg=184
